Central da Calheta III

Vorbemerkung: Ab dem Jahr 2020 wird parallel zum Kraftwerk Calheta I das Kraftwerk Calheta III in Betrieb genommen. Dies hat Auswirkungen auf den Betrieb und die Funktion des Kraftwerk Calheta I.
Genaueres dazu wird unter Kraftwerk Calheta I beschrieben.

Das Kraftwerk Calheta III wurde 2018-2020 als Erweiterung des Kraftwerks Calheta I als Pumpspeicherkraftwerk gebaut. Ziel ist es, die mit den Windrotoren auf der Paul da Serra-Hochebene produzierte Elektrizität zu nutzen, um in Zeiten mit niedrigem Strombedarf das Wasser aus dem Auffangbecken ins Staubecken Pico da Urze zu pumpen. Dazu wurde ein Teil des Kraftwerks Calheta I ausser Betrieb genommen. Das Wasser der Levada do Paul 2, Levada do Paul 1, Levadinha da Serra und der Levada Velha do Lajeado wird direkt oder indirekt ins Staubecken Pico da Urze geleitet. Von hier führt eine Druckleitung ins neu erbaute Generatorenhaus neben dem Turbinenhaus des Kraftwerks Calheta I. Das Wasser aus diesem Generatorenhaus wird nicht mehr vollständig in die beiden Levada Nova, sondern zum grossen Teil in ein neu gebautes Auffangbecken abgeleitet. Von hier kann es bei Bedarf wieder ins Staubecken Pico da Urze hochgepumpt werden. Hier sind 3 Pumpen mit einer Leistung von je 4.9 MW Leistung im Einsatz.
Das Wasser der Levada Velha do Lajeado dient als direkte Zuleitung aus der Ribeira do Lajeado oder Grande ins Staubecken Pico da Urze.
Das Wasser der Levada do Paul 2, Levada do Paul 1 und der Levadinha da Serra wird wie bisher in der Camara da Carga beim Rabacal-Parkplatz gesammelt und mit einer neu erstellten kleinen Pumpstation ebenfalls ins Staubecken Pico da Urze hochgepumpt. 2022 war diese Pumpstation allerdings noch nicht gebaut, so dass das ganze Wasser aus dem alten Staubecken über einen Wasserfall in die Levada Vinte e Cinco Fontes fliesst. Somit wird dieses Wasser im Kraftwerk Calheta I unter Verlust des energetischen Potentials turbiniert.

Das Kraftwerkzentrale Calheta III befindet sich auf 654 Metern Höhe.

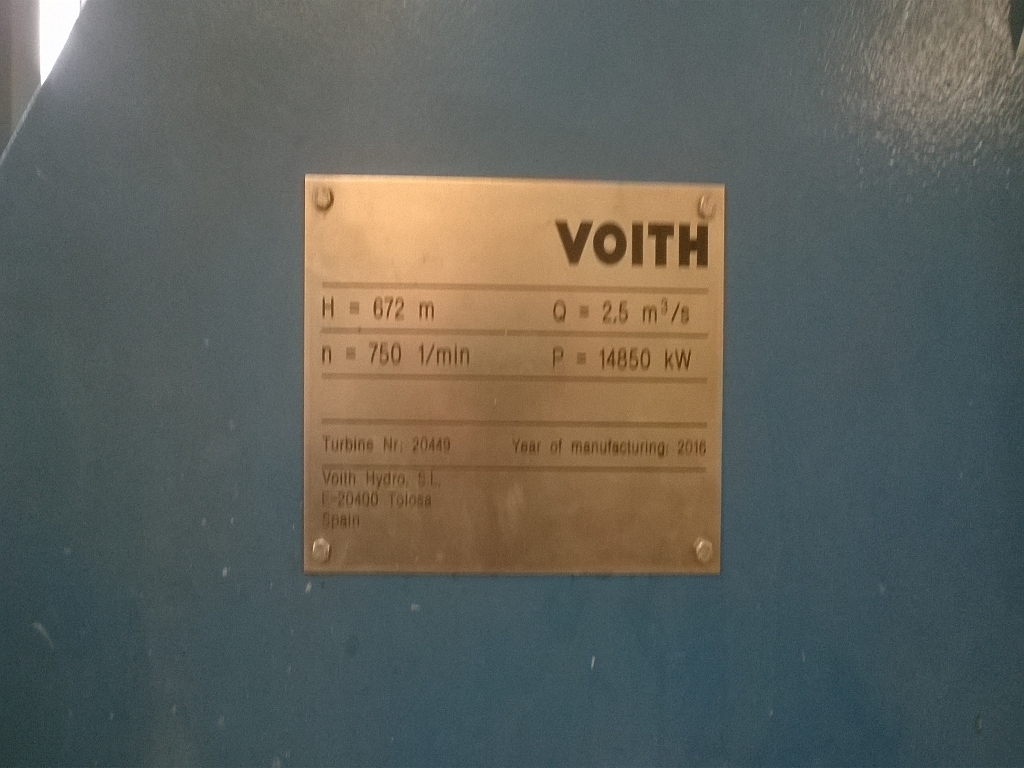

Es werden 2 Turbinen mit einer Leistung von je 15 MW betrieben.

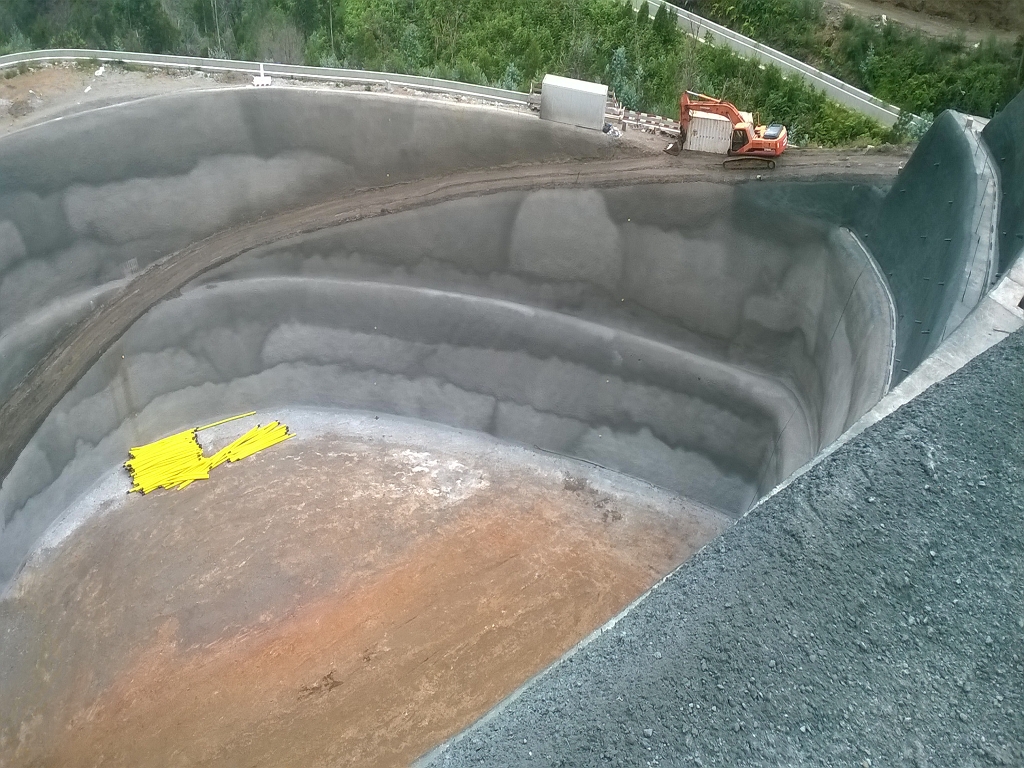

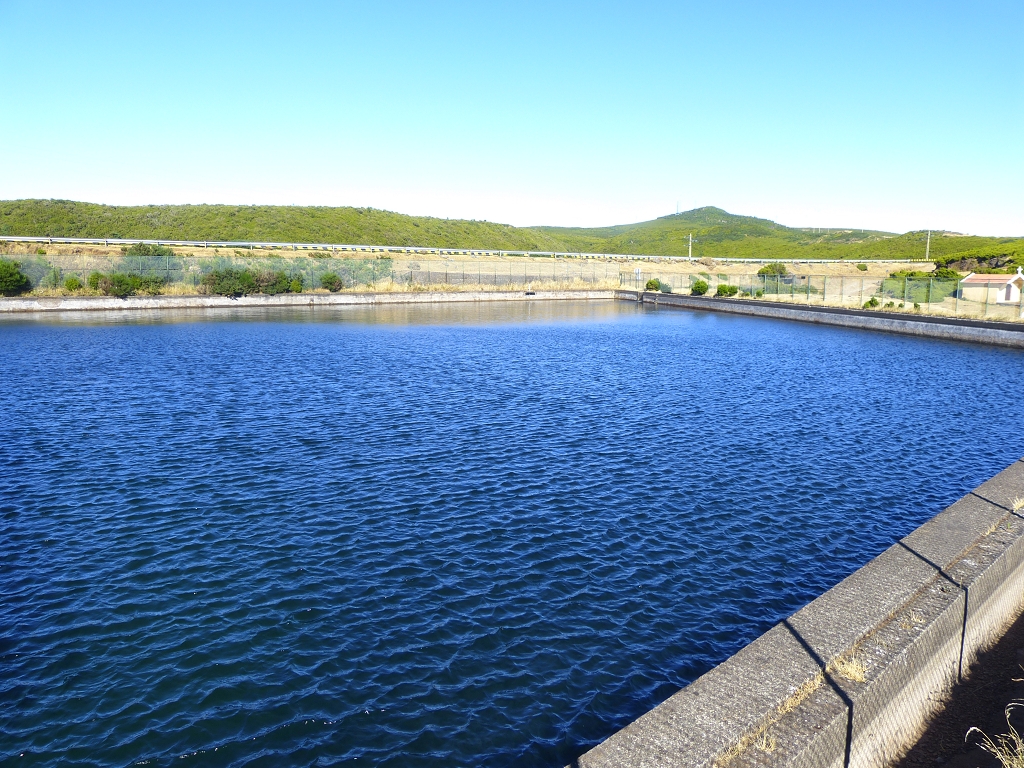

Das Wasser wird nach den Turbinen in einem neu errichteten Speicherbecken mit einem Volumen von 73'750 m3 gesammelt. Dieses befindet sich ebenfalls auf 654 Metern Höhe.

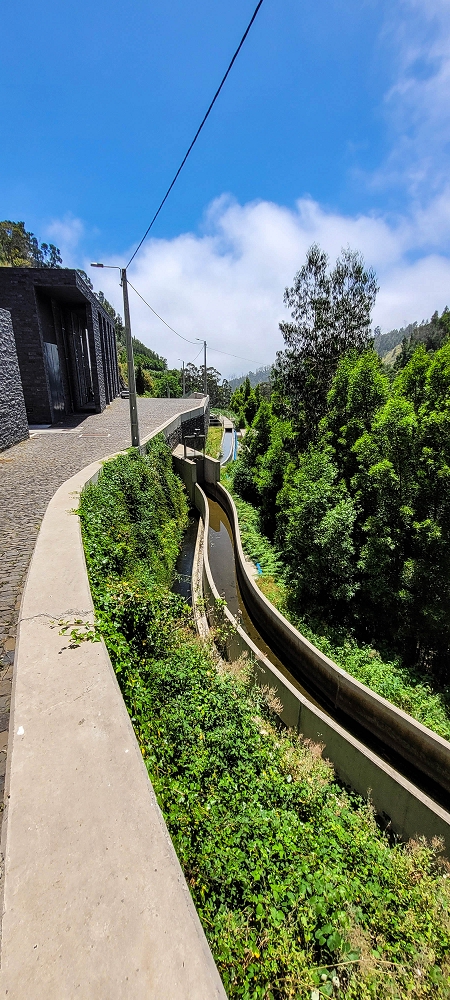

Unterhalb des Turbinenhauses befindet sich der Auslass für die allfällige zusätzliche Speisung der westliche Levada Nova und die östliche Levada Nova

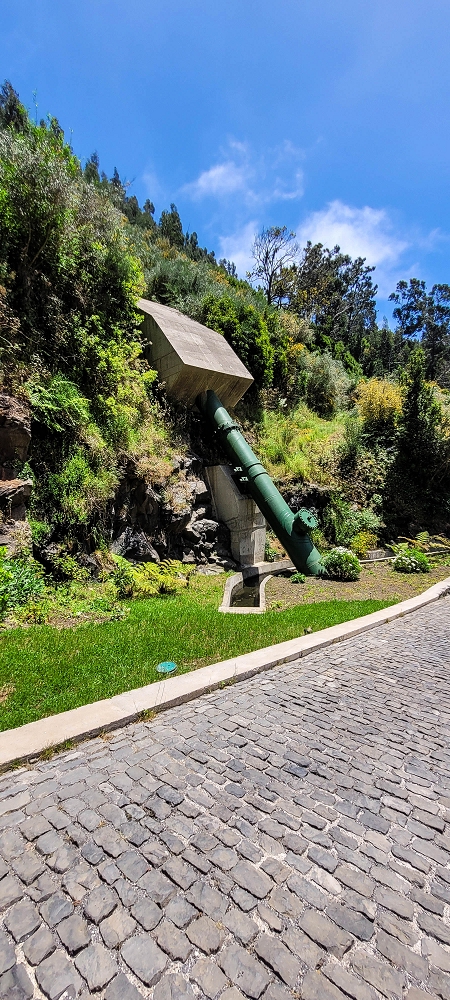

Die Röhre, die das Wasser hochpumpt, befindet sich südöstlich des Turbinenhauses:

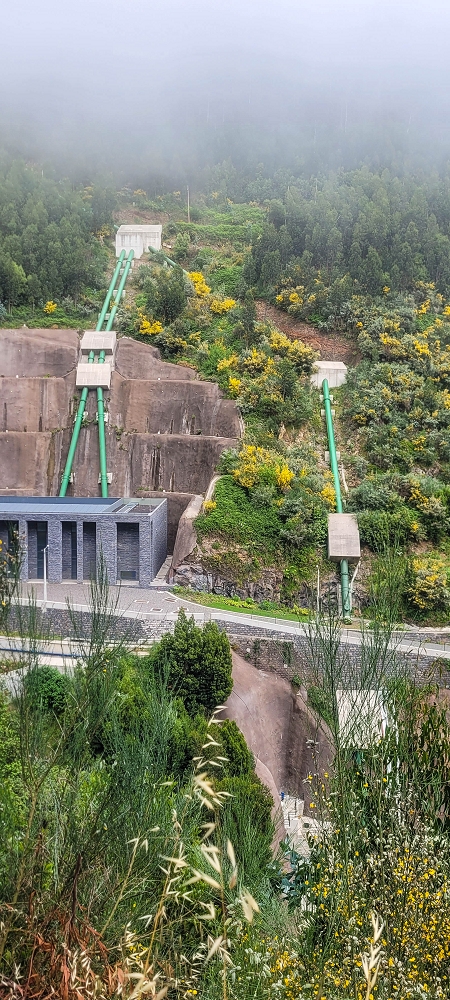

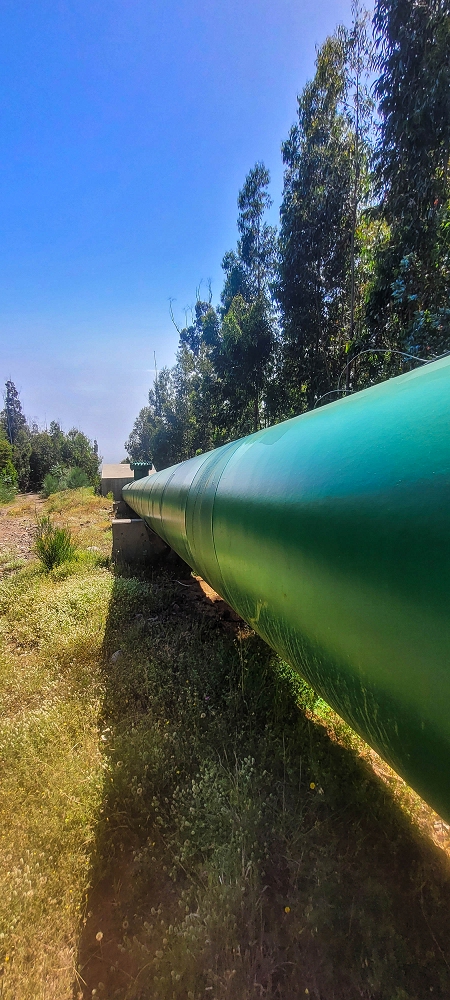

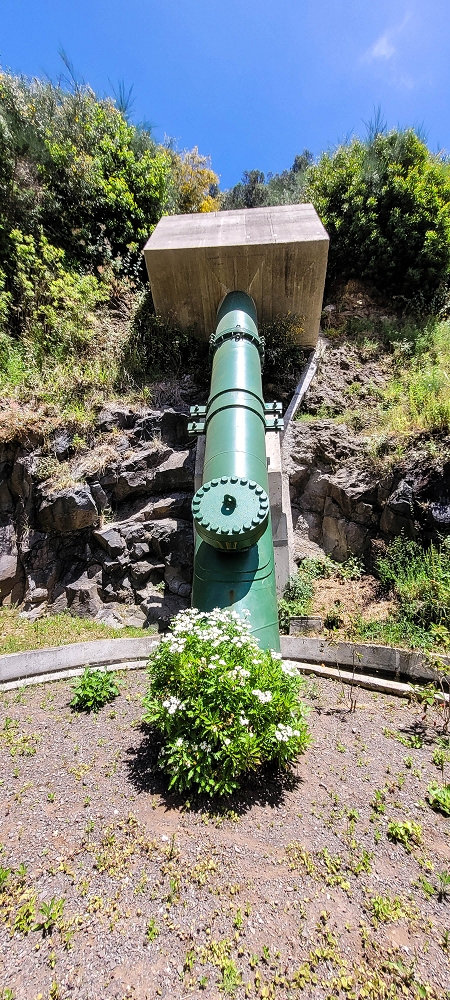

Die Druckröhre:

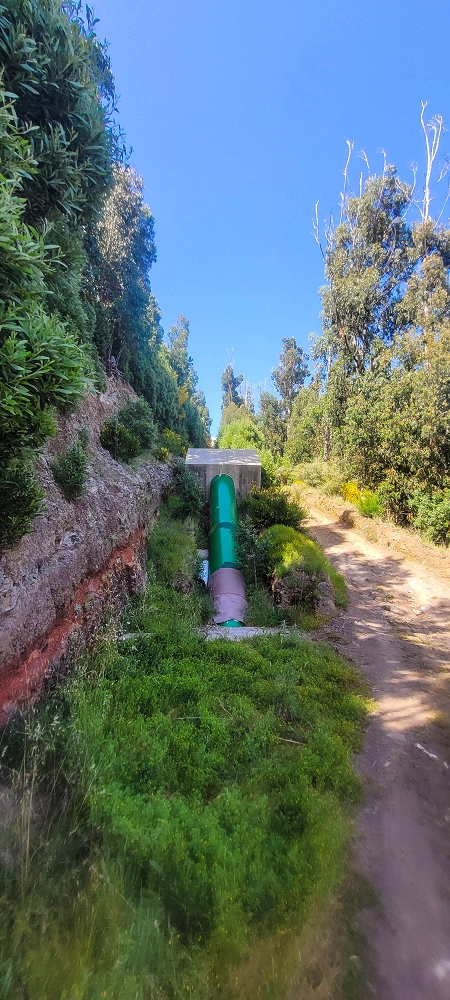

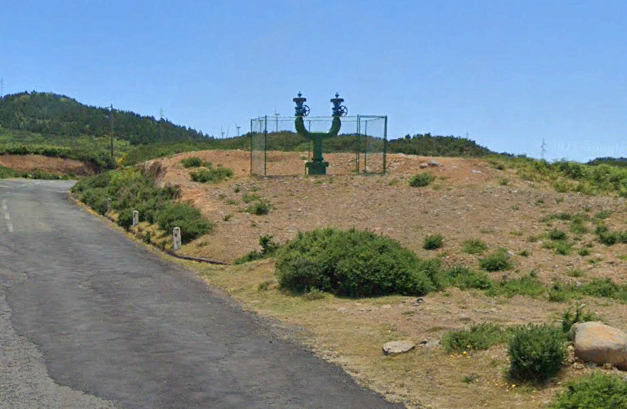

Auf der Strasse ist unterhalb ein Druckentlaster (Wasserschloss) zu sehen, die Rohre sind hier eingegraben:

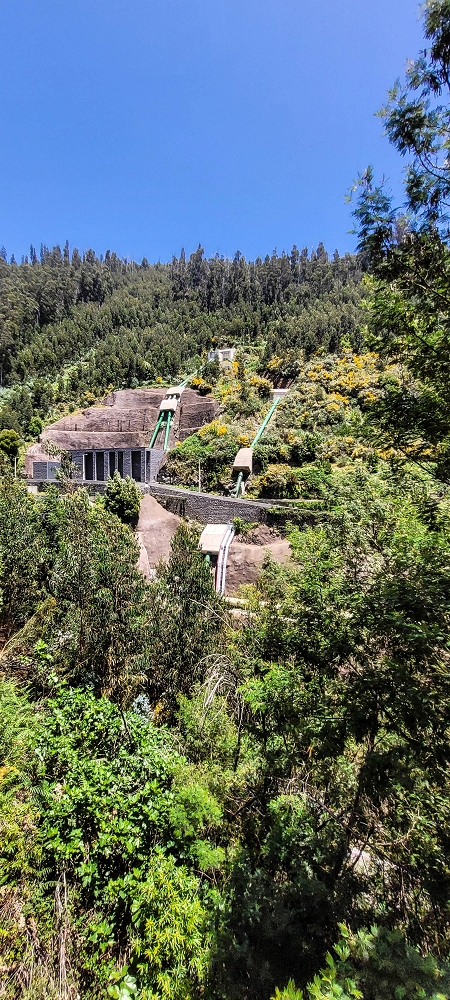

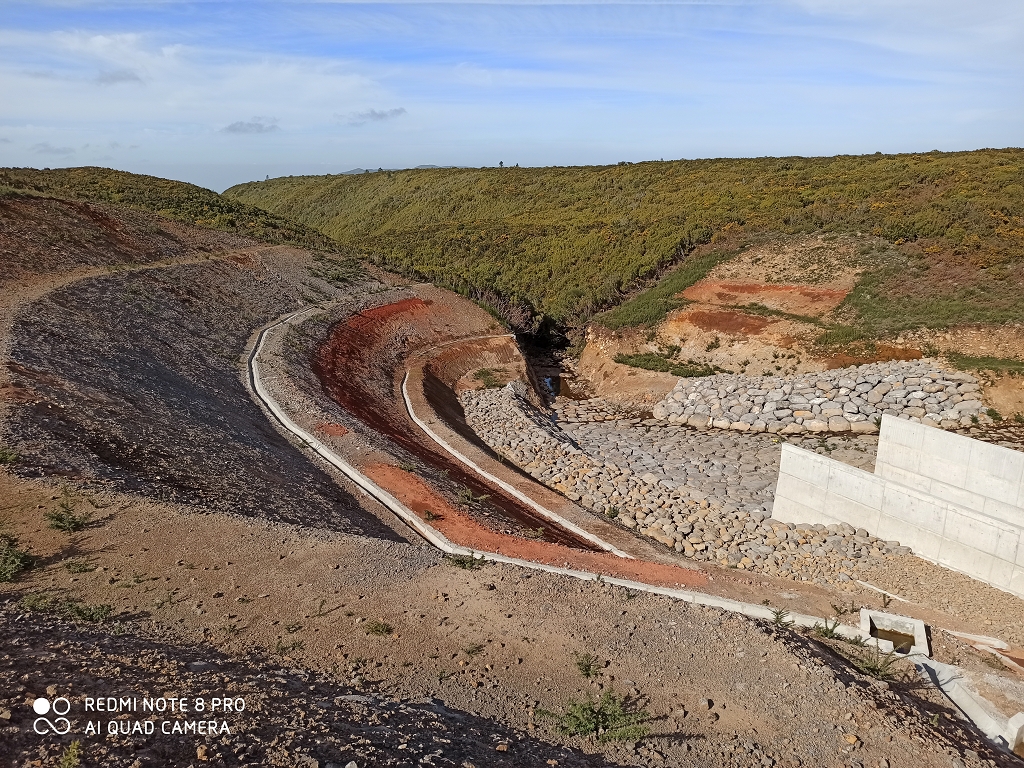

Der oberste Teil der Ribeira do Alecrim wurde aufwendig gesichert

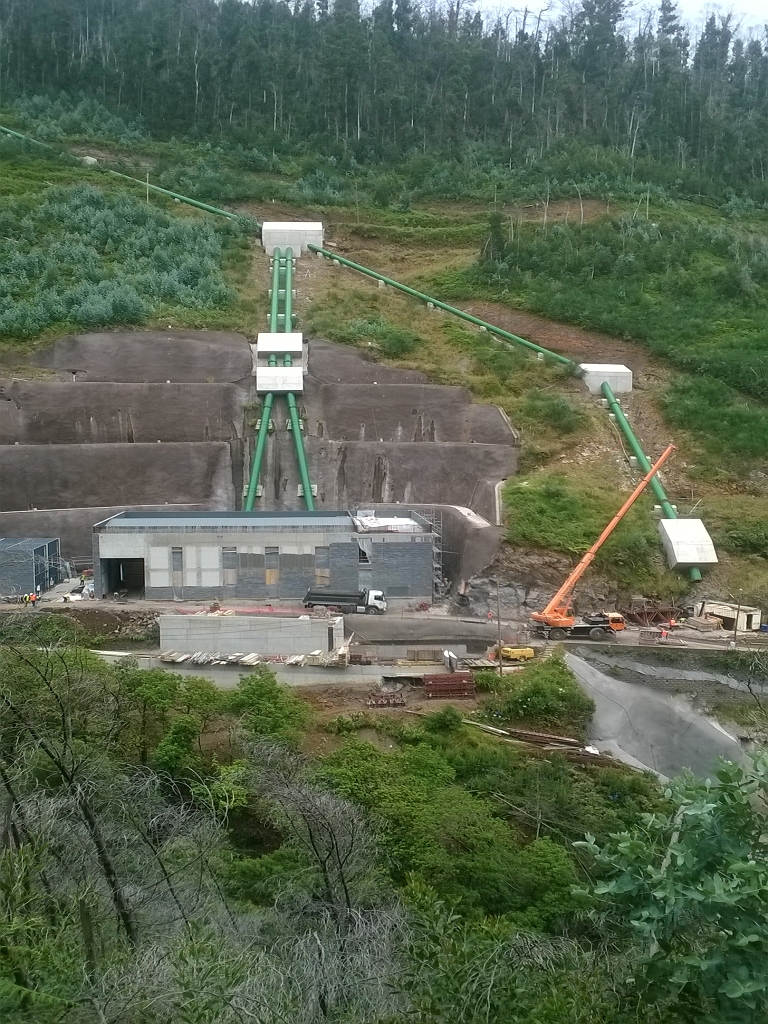

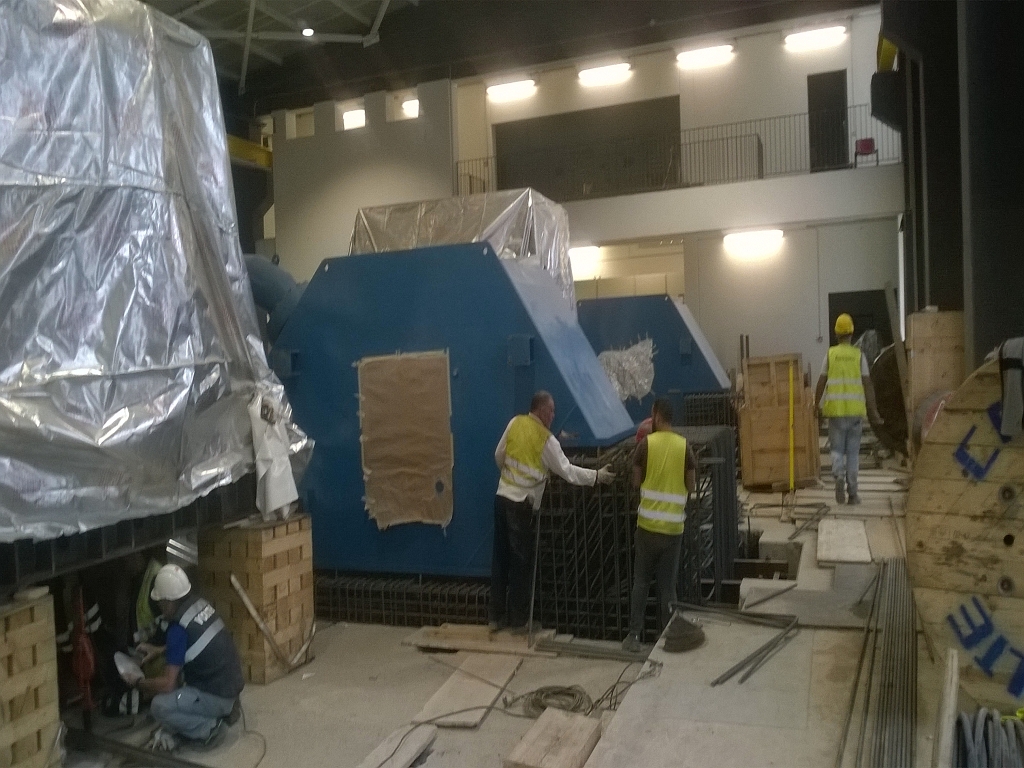

Im Bau

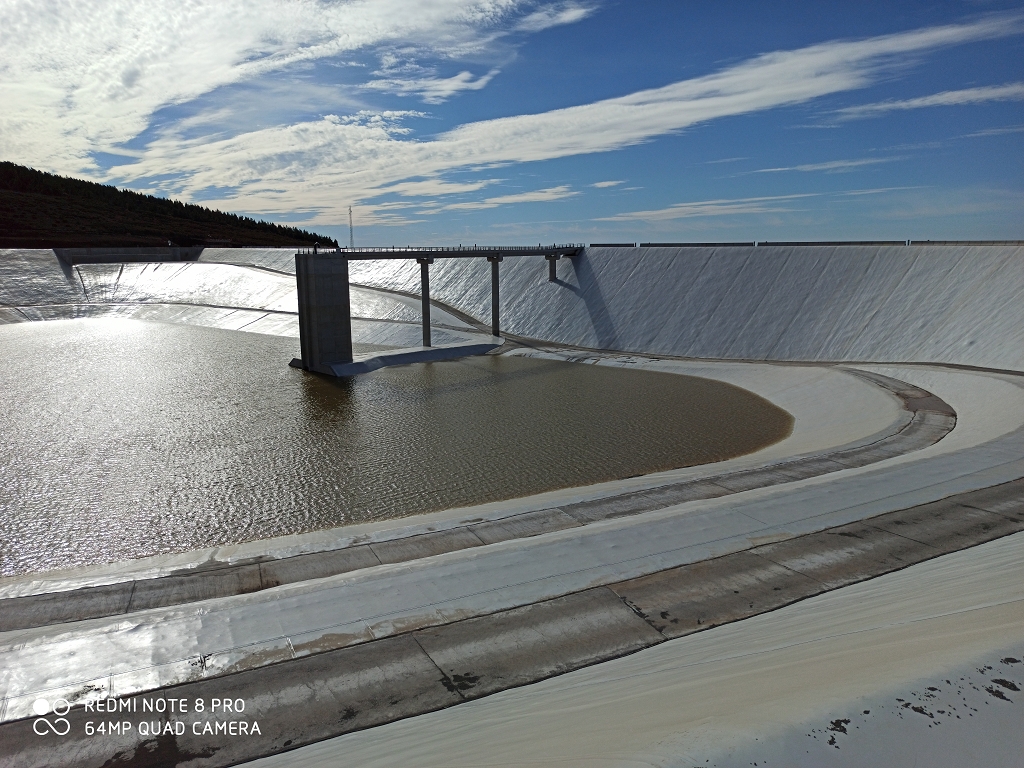

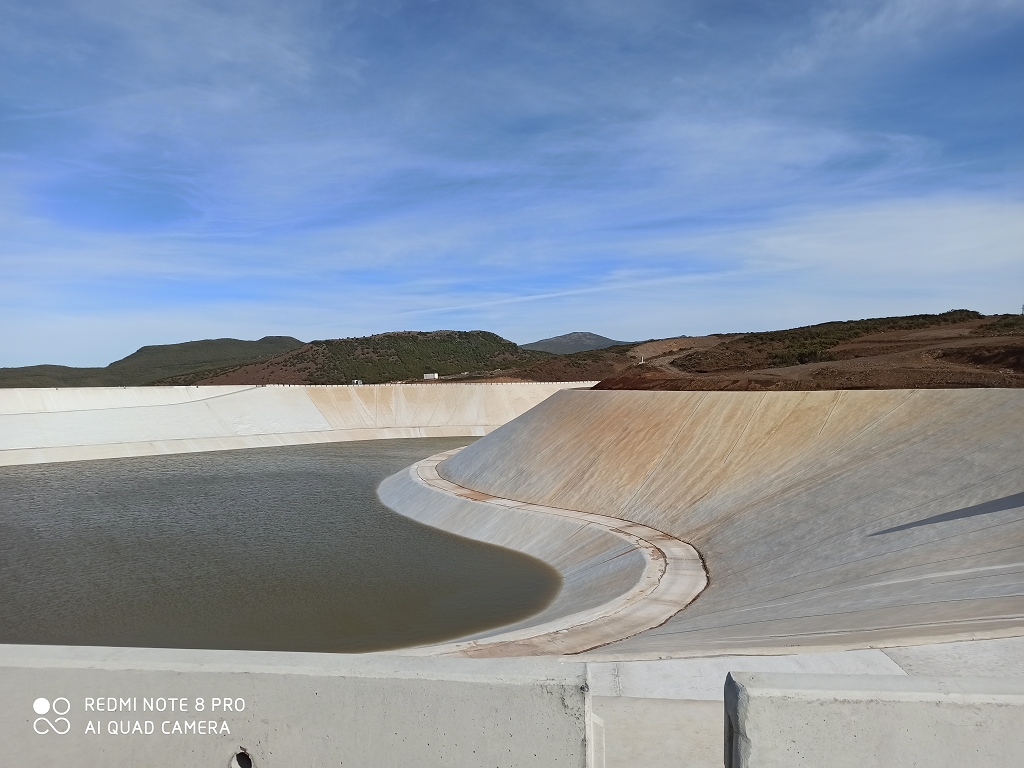

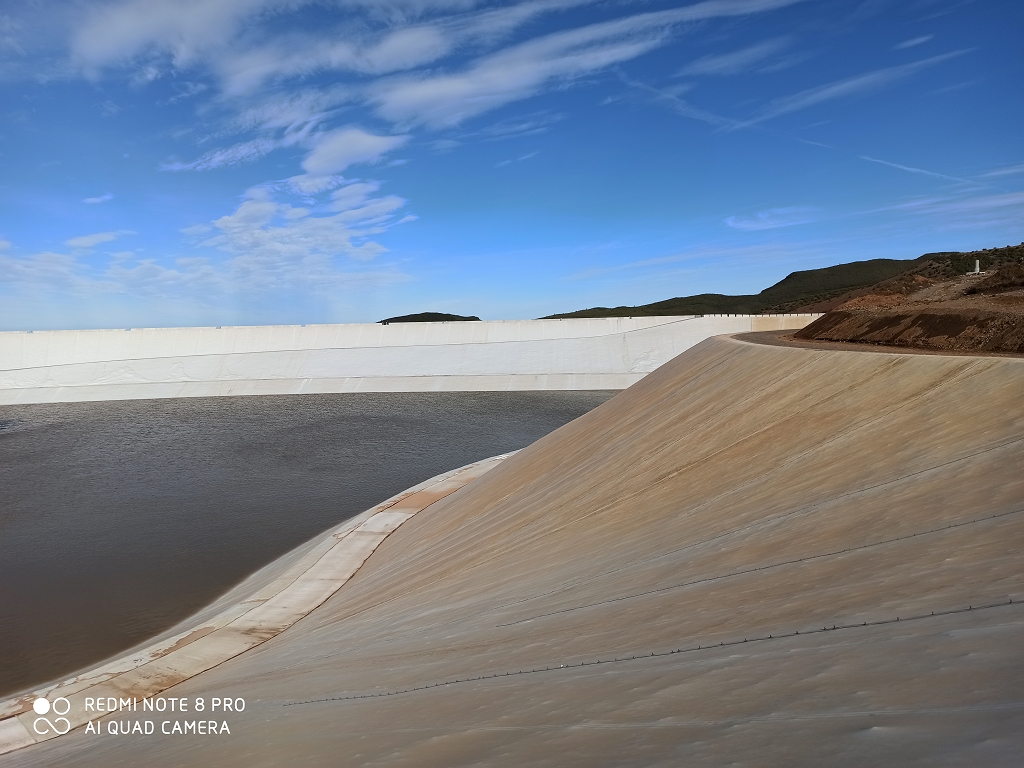

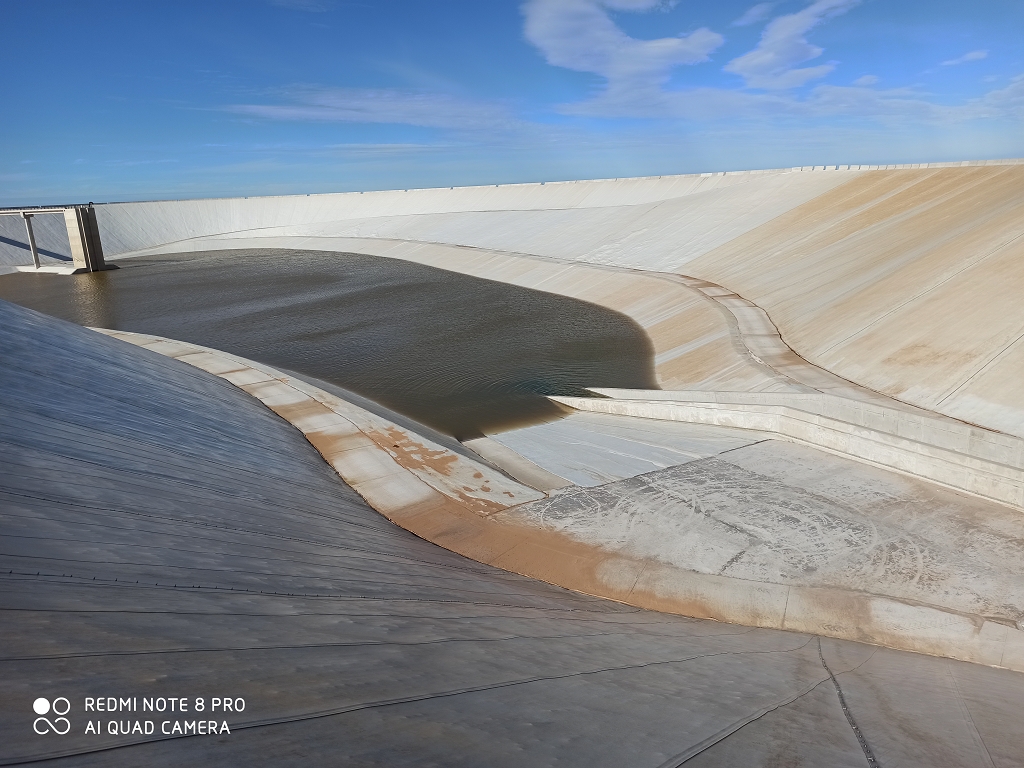

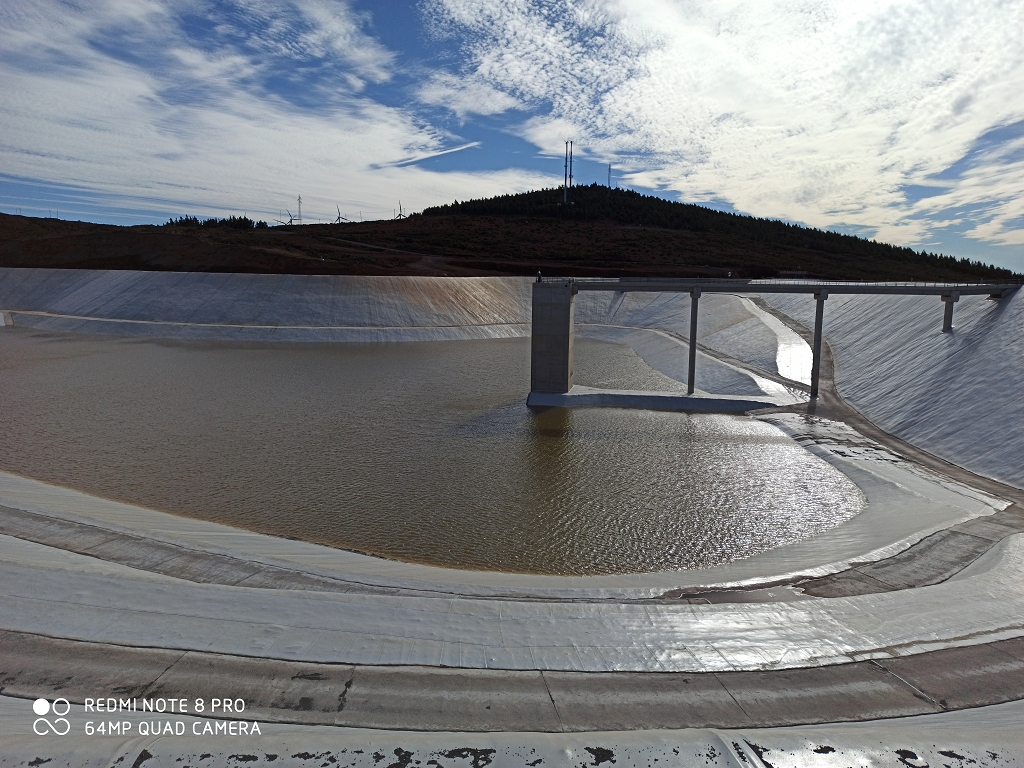

Die Druckleitung wird gespiesen vom Speicherbecken Pico da Urze auf 1345 Metern Höhe mit einem Volumen von 1'000'000 m3. Dieses Becken wird direkt von der Levada Velha do Lajeado mit Wasser versorgt

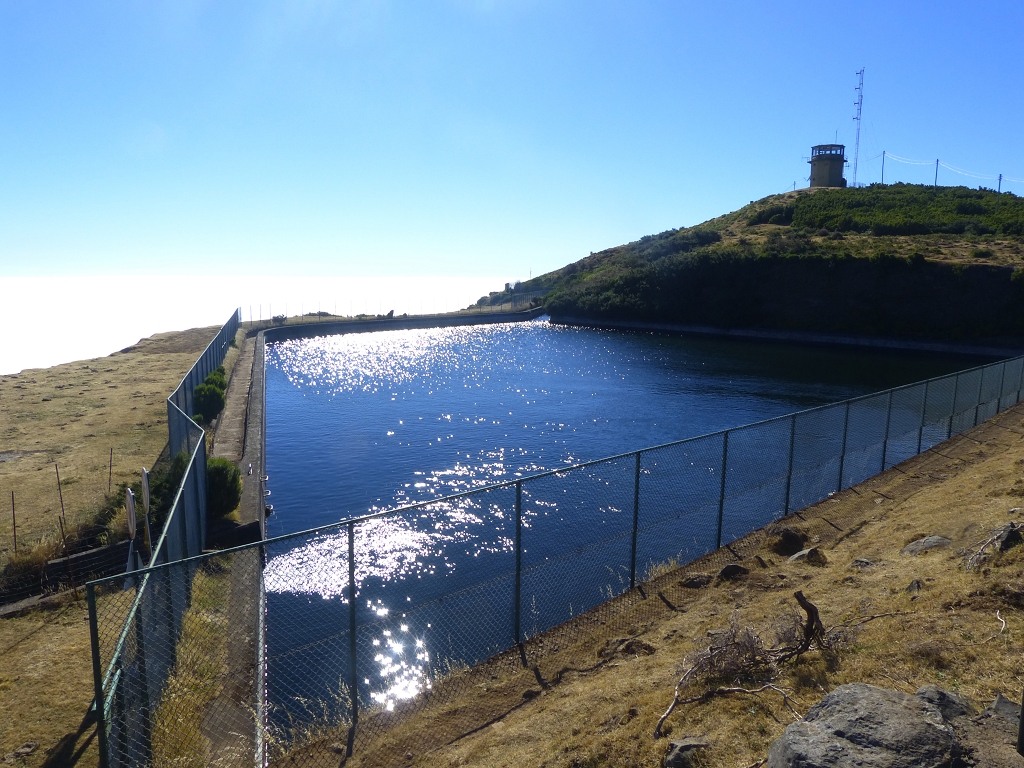

Die alte Camara da Carga südlich der ER-110 auf der Paul da Serra auf 1280 Metern Höhe mit 14'000 m3 Volumen bleibt weiterhin in Funktion.






Dieses Becken wird gespiesen von der Levada do Paul 1 und der Levada do Paul 2, die ihrerseits von der Levadinha da Serra gespiesen wird.
Ingesamt fliesst das Wasser aus 21,7 Km Levadas in die Camara da Carga.
Ab hier soll das Wasser mit zwei Pumpen mit je 150 kW Leistung in das Speicherbecken Pico da Urze hochgepumpt werden. Allerdings ist 2022 hier noch nichts gebaut worden, weshalb das Wasser aus der Camara da Carga energetisch teilweise ungenutzt über einen Wasserfall in die Levada Vinte e Cinco Fontes fliesst.




Projektbeschreibung Stand 2015

Weitere Informationen auf der EEM-Homepage

Bilder von den Bauarbeiten:





Bildnachweis: Georg Paster und Schwimmbaby@madeira-forum.eu. Herzlichen Dank!
