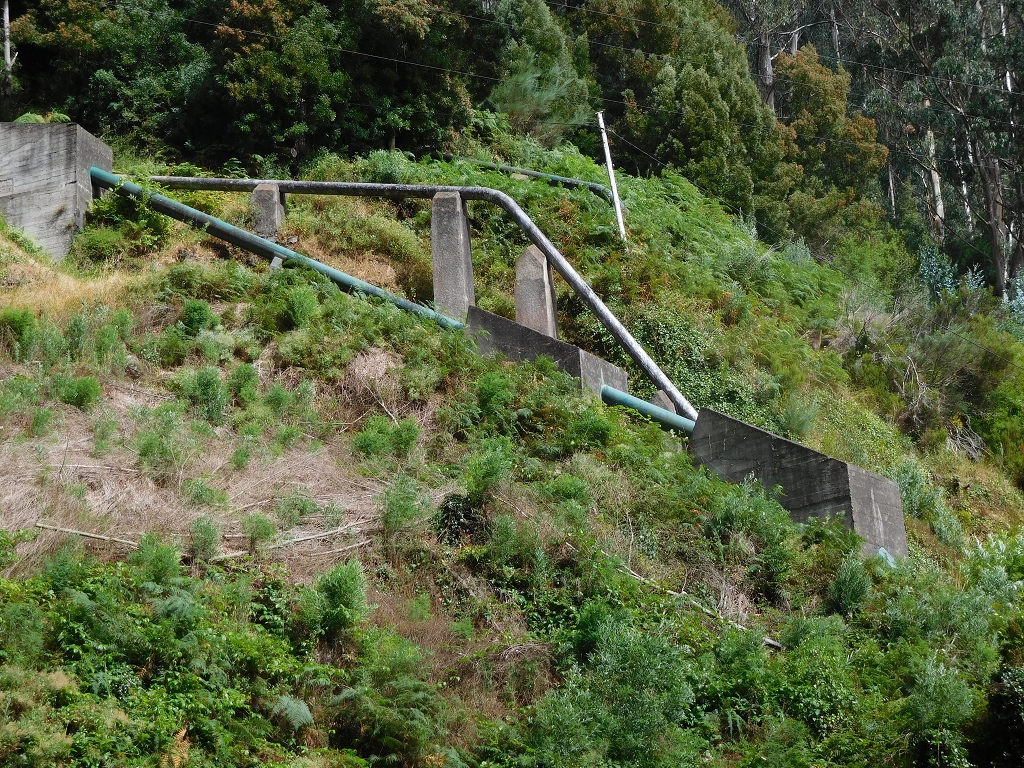

Ins Generatorenhaus münden 4 Druckrohre unterschiedlicher Herkunft und Länge:
Die Druckleitung 1 besteht aus 2 Druckröhren von je 1718 Metern Länge.
Update 2020: Die Druckröhre 1 mit ihren 2 Rohren wurden 2017 im oberen Bereich abgebaut, es ist geplant, die Camara da Carga neu in das Kraftwerk Calheta III zu integrieren, wovon aber auch 2022 noch nichts zu sehen ist. Stattdessen fliesst das Wasser aus der Camara da Carga energetisch ungenutzt über einen Wasserfall in die Levada Vinte e Cinco Fontes
Die erste Röhre wurde 1953 gebaut.
Die zweite Röhre wurde 1978 gebaut.
Sie beginnen auf der Paul da Serra:
Sie werden gespiesen vom Speicher- und Ladebecken Camara da Carga südlich der ER-110 auf der Paul da Serra auf 1280 Metern Höhe.
Dieses Becken mit 14'000 m3 Volumen wird gespiesen von der Levada do Paul 1 und der
Levada do Paul 2, die ihrerseits von der
Levadinha da Serra gespiesen wird.
Ingesamt fliesst das Wasser aus 21,7 Km Levadas in das Sammelbecken.
Update 2020: Die Druckröhre 1 mit ihren 2 Rohren wurden 2017 im oberen Bereich abgebaut, es ist geplant, die Camara da Carga neu in das Kraftwerk Calheta III zu integrieren, wovon aber auch 2022 noch nichts zu sehen ist. Stattdessen fliesst das Wasser aus der Camara da Carga energetisch ungenutzt über einen Wasserfall in die
Levada Vinte e Cinco Fontes
Die Druckleitung 2 ist 610 Meter lang und besteht aus einem Druckrohr.

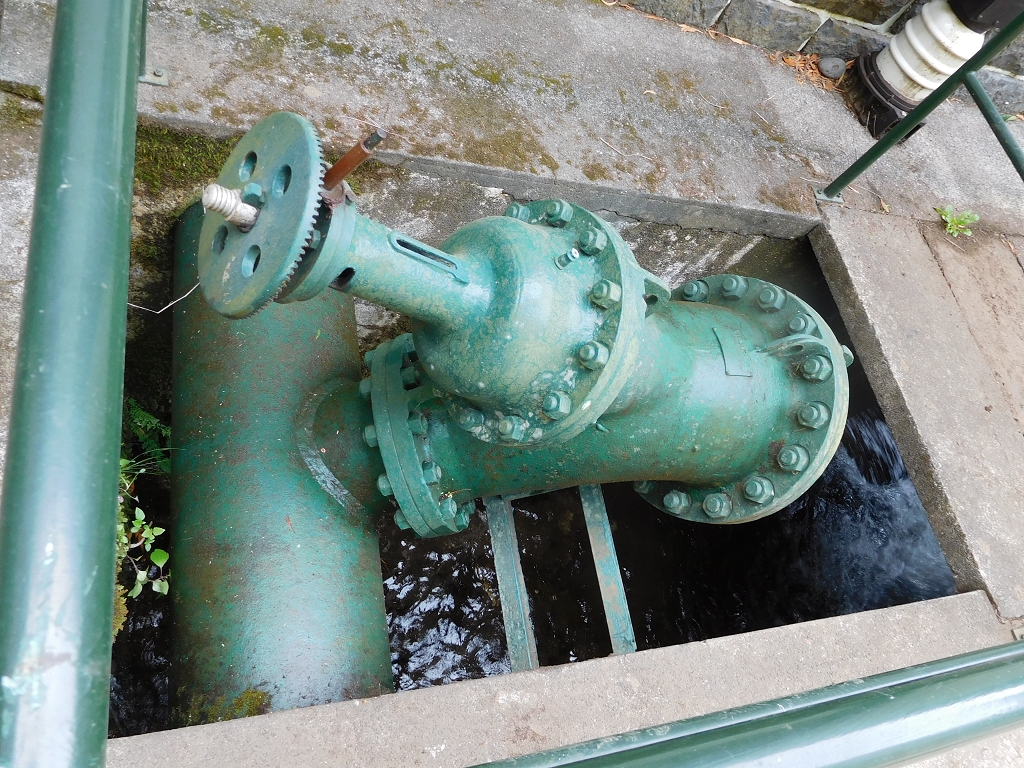

Sie wird gespiesen von einem kleinen Ladebecken von etwa 100 m3 am Ende der Levada Vinte e Cinco Fontes.
.JPG)
.JPG)
Diese erhält nördlich des Furado Novo (Reitertunnel) Wasser von der
Levada do Risco.
Der Reitertunnel oder Furado Novo ist 789 Meter lang und wurde 1877 eröffnet. Das Wasser wird offen durch den Tunnel geleitet. Die Röhre führt Trinkwasser aus der Rabacal-Galerie nach Calheta.
Auf der Südseite wird das Wasser in den Endast der Levada Vinte e Cinco Fontes. Die Röhre, die sich im Furado Novo oberhalb der Levada befindet und an dessen Ende im Weg verschwindet, leitet das Trinkwasser aus der Rabacalgalerie unterhalb des Risco-Wasserfalles in das Reservoir, welches sich kurz vor dem Südparkplatz befindet. Die Leitung ist, ausser im Tunnel selbst, in den Begleitweg der Levada bzw. den Zugangsweg vom Parkplatz eingegraben.
Insgesamt führen 6600 Meter Levadas Wasser in die Druckleitung 2.
Die Druckleitung 3 ist 349 Meter lang.
Sie wird gespiesen von einem kleinen Ladebecken von ebenfalls etwa 100 m3.
.jpg)
.jpg)
Dieses liegt am Ende der Levada da Rocha Vermelha, welche unterwegs von der
Levada do Seixal gespiesen wird.
Das Wasser gelangt durch den 1670 Meter langen
Rocha Vermelha-Tunnel auf die Südseite der Insel.
Am Ende des Tunnels wird zusätzlich Wasser aus der Ribeira da Calheta in die Levada geleitet.
In die Druckleitung 3 wird das Wasser von 12'200 Meter Levadas geleitet.
Insgesamt wurde das Kraftwerk Calheta I von 40'600 Metern Levadas gespiesen. Durch den Bau des Kraftwerks Calheta III 2020 sind es heute noch 18'800 Meter.
Stand 2017:
Durch die Bauarbeiten und den Rückbau der 2 langen Druckleitungen werden also nur noch 2 Turbinen im Kraftwerk Calheta I betrieben. Es wird hier also nur noch das Wasser der Levadas auf den untersten beiden Niveaus im Rabacal-Gebiet (
Levada da Rocha Vermelha,
Levada do Seixal,
Levada Vinte e Cinco Fontes,
Levada do Risco) verarbeitet. Da aber der Abfluss aus dem alten Staubecken fehlt, wird das Wasser der
Levada do Paul 1, der
Levada do Paul 2 und der
Levadinha da Serra über einen Wasserfall in die
Levada Vinte e Cinco Fontes geleitet.
Stand 2022:
Da das Pumpwerk aus der Camara da Carga zum Stausee (noch) nicht gebaut wurde, wird das Wasser aus dem alten Staubecken immer noch über einen Wasserfall in die
Levada Vinte e Cinco Fontes geleitet und über die Druckröhre an deren Ende im Kraftwerk Calheta I turbiniert.
Vgl. auch
Historische Entwicklung der Levadas um Rabacal und auf der Südseite zwischen Ribeira Brava und Ponta do Pargo
2020 wird das Kraftwerk Calheta III mit einem neuem Generatoren- und Pumpenhaus sowie einem neuen Auffangbecken neben dem Calheta I Kraftwerk und dem grossen Speichersee Pico da Urze im Bereich auf der Paul da Serra in Betrieb genommen.
Ziel ist die Erhöhung der Leistung und vor allem die Speicherung der elektrischen Energie, der von den Windkraftwerken produziert wird.
Es umfasst im Wesentlichen folgende Punkte:
1. Aufhebung der Druckleitung 1 von Camara da Carga ins Kraftwerk Calheta und Stillegung der 2 Turbinen. Bau eines Staubeckens "Pico da Urze" mit 1'000'000 m3 Volumen und einem 31 m hohen Staudamm auf einer Fläche von 7 ha.
2. Einbau von 2 neuen Turbinen mit je 15 MW Leistung, 3 Pumpen mit je 4,9 MW Leistung, ein Auffangbecken von 73'750 m3 Volumen mit einem Staudamm von 34 m Höhe und einer Fläche von 6'360 m2 auf Niveau Kraftwerk.
3. Druckleitung von 3.6 Km Länge mit Doppelfunktion Druckröhre und Pumpröhre
4. Pumpstation im Bereich des Speicherbeckens Camara da Carga, um das Wasser der Levada do
Paul 1 und
Paul 2 auf das Niveau des neuen Stausees zu pumpen (2x 150 kW Leistung).
5. Erhöhung der Kapazität der
Levada do Paul 2 von der Madre bis Km 8.6 (Erhöhung der Wände um 25 cm).
6. Ausbau der
Levada Velha do Lajeado zwischen der Ribeira do Lajeado und der Ribeira do Alecrim (1600 m) mit Beton und Zuleitung zum Pico da Urze-Stausee
7. Ausbau des Anteils der
Levada Nova zwischen dem Kraftwerk und dem Speicherbecken Lombo do Salao, um den Wasserverlust zu verringern.
